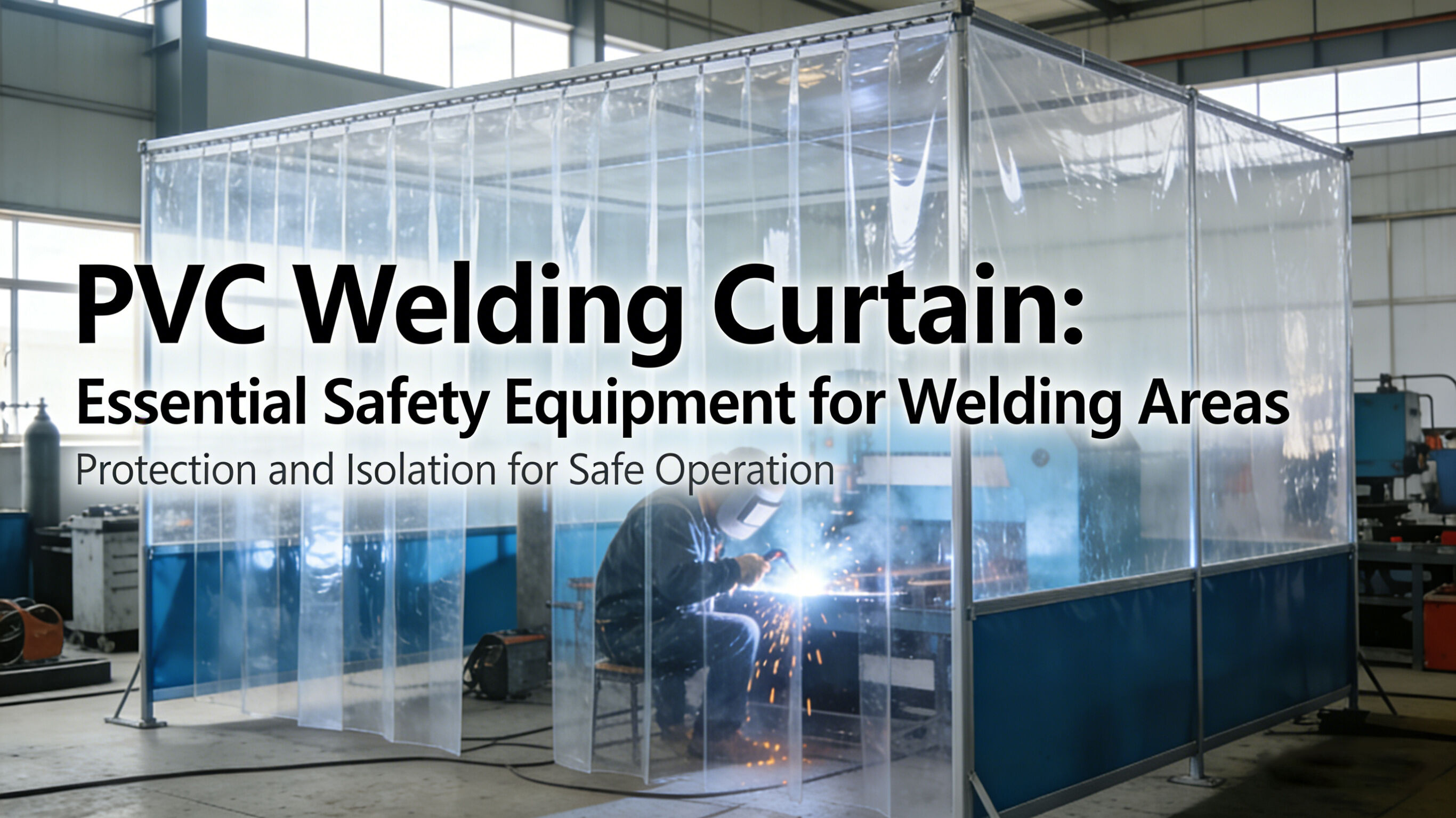

Cortina para soldadura: un equipo de seguridad imprescindible en las zonas de soldadura

Funciones básicas de seguridad de una cortina de soldadura: protección contra la radiación ultravioleta, prevención de quemaduras por arco y contención de humos

Cómo la radiación del arco causa quemaduras por arco y ojo de arco

La intensa radiación ultravioleta e infrarroja proveniente de los arcos de soldadura puede causar quemaduras por destello o fotoceratitis casi de inmediato cuando una persona no cuenta con la protección adecuada. Este tipo de lesión afecta la capa externa de la córnea y provoca lo que comúnmente se denomina 'ojo de soldador'. Las personas que la padecen suelen experimentar visión borrosa, intolerancia a las luces brillantes y lagrimeo incontrolable. Sin embargo, el peligro no proviene únicamente de mirar directamente al arco. Los rayos ultravioleta también se dispersan considerablemente: se reflejan en diversas superficies, como las paredes del taller, las herramientas metálicas e, incluso, en ciertos tipos de gafas de seguridad. Por tanto, los trabajadores pueden sufrir daños igualmente graves por estos rayos reflejados que impactan sus ojos de forma indirecta, lo que representa un riesgo tan elevado como mirar directamente al arco de soldadura.

Densidad óptica y clasificaciones de tonalidad (L/M/D/ED) para una absorción eficaz de radiación UV y luz azul

La densidad óptica (DO) cuantifica la capacidad de una cortina de soldadura para bloquear longitudes de onda peligrosas.

• L (Tonos 3–6) : Bloquea ≥99 % de la radiación ultravioleta; adecuada para soldadura TIG o corte por plasma de baja amperaje.
• M/D (Tonos 7–11) : Atenua ≥99,9 % de la radiación ultravioleta e infrarroja; estándar para la mayoría de aplicaciones de soldadura por arco metálico protegido (SMAW) y soldadura por arco metálico con gas (GMAW).
• ED (Tonos 12–14) : Absorbe hasta el 99,999 % de la luz azul y de la región cercana al ultravioleta; obligatoria para soldadura por arco sumergido o por arco de carbono de alta amperaje.

Las cortinas conformes a la norma ANSI Z87.1 deben mantener una densidad óptica uniforme en todas las costuras y paneles, garantizando que no existan puntos débiles que comprometan la protección.

Impacto en la práctica: datos de la OSHA que muestran una reducción del 72 % en lesiones oculares tras la instalación de cortinas de soldadura conformes a la norma ANSI Z49.1

Los talleres y plantas de fabricación que instalan cortinas de soldadura que cumplen con las normas ANSI Z49.1 han registrado aproximadamente un 72 % menos de lesiones oculares relacionadas con trabajos de soldadura, según informes de la OSHA. Estas cortinas especiales hacen más que simplemente bloquear los rayos luminosos peligrosos. De hecho, atrapan las chispas volantes y evitan que los humos de soldadura se dispersen por todas partes, lo que contribuye a delimitar zonas de peligro claras, donde únicamente las personas que necesitan estar allí quedan expuestas. Cuando los peligros se contienen justo en su punto de origen, las empresas también ahorran dinero de varias maneras: se presentan menos reclamaciones por compensación laboral cuando los trabajadores no resultan lesionados, y la producción no se ralentiza tanto durante los períodos de recuperación tras los accidentes.

Normas de materiales ignífugos para un rendimiento fiable de las cortinas de soldadura

Riesgos térmicos: salpicaduras, calor radiante y umbrales de inflamabilidad de los materiales

Las cortinas para soldadura enfrentan tres peligros importantes relacionados con el calor. En primer lugar, está la salpicadura fundida, que puede alcanzar temperaturas superiores a 1.650 °C o aproximadamente 3.000 °F. A continuación, aparece el calor radiante, del que se sabe que puede provocar incendios incluso a 10 metros de distancia del área de soldadura. Por último, los materiales deben resistir una exposición constante a altas temperaturas que, con el tiempo, debilitan su estructura. Cualquier material cuyo punto de autoignición sea inferior a 500 °C corre un riesgo real en este contexto. Piense, por ejemplo, en lonas convencionales, tejidos de vinilo liso o materiales de poliéster estándar: estos simplemente no son adecuados cuando se exponen a condiciones de soldadura. Entonces, ¿qué caracteriza a una buena cortina para soldadura? Debe ser capaz de soportar todos estos desafíos y, al mismo tiempo, ofrecer una protección adecuada...

• Resistencia a la salpicadura : Resistir gotas de alta velocidad sin perforación ni formación de agujeros
• Reflexión del calor radiante : Minimizar la absorción de energía infrarroja para reducir el aumento de la temperatura superficial
• Retraso de la ignición mantener la continuidad estructural durante al menos 15 minutos bajo tensión térmica sostenida

Requisitos esenciales de cumplimiento: NFPA 51B, ANSI/FM 4950 y requisitos de resistencia al fuego AWS F2.3M-2019

Las cortinas certificadas para soldadura cumplen con rigurosos criterios de rendimiento frente al fuego establecidos por tres normas autorizadas:

1. NFPA 51B (2019) : Exige que los materiales ignífugos se autoextingan en un plazo máximo de 2 segundos tras la retirada de la llama
2. ANSI/FM 4950 : Clasifica el rendimiento según la gravedad de la exposición a chispas (ligera/moderada/intensa) y exige resultados de aprobado/desaprobado en ensayos normalizados de proyección de metal fundido
3. AWS F2.3M-2019 : Especifica la estabilidad térmica mínima: sin degradación ni contracción tras 5 minutos a 260 °C (500 °F)

Los materiales se someten a ensayos de llama vertical (ASTM D6413) y a análisis de transferencia de calor radiante para validar el cumplimiento. Las cortinas certificadas conforme a las tres normas demuestran una reducción del 98 % del riesgo de propagación del fuego, según los resultados de auditorías de seguridad industrial.

Beneficios operativos de una cortina para soldadura más allá del cumplimiento de los requisitos de seguridad

Control dinámico de zonas en instalaciones de fabricación multifuncionales

Las cortinas para soldadura realmente ayudan a crear espacios de trabajo que pueden modificarse rápidamente cuando sea necesario, de modo que los fabricantes no tengan que esperar permisos ni enfrentar retrasos por obras. En talleres donde se realizan actividades de soldadura, esmerilado y ensamblaje final, estas barreras flexibles contienen los riesgos sin cerrar ni obstaculizar el área de producción, manteniéndola abierta y operativa. Los trabajadores que no se encuentran dentro del área delimitada por la cortina no deben equiparse constantemente con equipos de protección adicionales, lo que les ahorra tiempo y molestias. Los supervisores observan que pueden reubicar o ajustar el tamaño de las estaciones según las necesidades de producción del día. Algunas investigaciones reales en planta indican que las empresas que utilizan estos sistemas adaptables reducen el tiempo de inactividad durante los cambios de disposición en aproximadamente un 30 %, comparadas con aquellas que cuentan únicamente con muros permanentes.

Integración perfecta con los sistemas locales de extracción de aire (LEV)

Las cortinas ignífugas para soldadura funcionan, en realidad, mejor que esas rígidas cajas metálicas a la hora de mejorar el rendimiento de los sistemas de ventilación local por extracción. Lo que las hace especiales es su diseño transpirable, que permite que el aire siga fluyendo hacia las campanas de extracción, pero al mismo tiempo contiene la mayor parte del humo y el polvo justo donde se realiza la soldadura. ¿El resultado? Una captación más eficaz de los contaminantes en su punto de origen, lo que contribuye al cumplimiento de las normas de la OSHA sobre los límites permitidos de contaminantes en el aire que respiramos. Los talleres que han comenzado a utilizar estas cortinas junto con sus sistemas existentes de ventilación local por extracción observan una reducción aproximada del 40 % en problemas relacionados con riesgos respiratorios durante las inspecciones. Y, como ventaja adicional —poco mencionada actualmente—, este sistema no genera problemas de presión anómalos que afecten negativamente al resto de procesos que se llevan a cabo en la instalación.

Preguntas frecuentes

¿Cuál es la finalidad de las cortinas para soldadura?

Las cortinas de soldadura están diseñadas para proteger contra la radiación ultravioleta, prevenir quemaduras por arco y contener humos y chispas durante las operaciones de soldadura. Asimismo, contribuyen a la seguridad en el lugar de trabajo al reducir lesiones oculares y otros riesgos.

¿Por qué son importantes las distintas clasificaciones de densidad óptica para las cortinas de soldadura?

Las distintas clasificaciones de densidad óptica corresponden al nivel de densidad óptica necesario para proteger contra distintos niveles de exposición a la radiación ultravioleta y a la luz azul en diversos procesos de soldadura. Esto garantiza que los trabajadores estén adecuadamente protegidos según la aplicación específica de soldadura.

¿Cómo contribuyen las cortinas de soldadura a la seguridad contra incendios?

Las cortinas de soldadura están fabricadas con materiales resistentes al fuego que cumplen con normas específicas de rendimiento frente al fuego. Proporcionan protección contra riesgos térmicos, como salpicaduras fundidas, calor radiante e ignición de materiales, reduciendo así el riesgo de propagación de incendios en el lugar de trabajo.

¿Se integran las cortinas de soldadura con los sistemas de ventilación existentes?

Sí, las cortinas modernas resistentes al fuego para soldadura están diseñadas para integrarse perfectamente con los sistemas locales de ventilación por extracción, mejorando la eficiencia de la captura de contaminantes sin causar problemas de presión en la instalación.
